氢化物超导体磁学数据不一致性分析

论文信息

一句话概要

论文针对Minkov等人关于高压氢化物超导体磁学测量的报道，指出其不同图表中呈现的数据彼此不一致、与同一作者对同一样品的其他工作不一致、且与标准超导体的预期行为不一致。作者认为这些磁现象并非来自超导性，而是源于样品、金刚石砧座环境或测量装置中局域磁矩的贡献，从而质疑高压氢化物是高温超导体的核心主张。

背景与研究动机

2015年，Eremets及其合作者报道了高压下硫化氢（H₃S）中的高温超导性，开启了氢化物超导纪元。此后，基于电阻测量的大量证据被呈现，但磁学证据一直稀少。直到2022年，Minkov等人终于发布了新的磁学测量结果，声称发现了磁场屏蔽以及"微妙的"磁场排出证据，被认为支持这些材料是高温超导体的论断。

论文指出，Minkov等人的工作是目前仅有的两份高压氢化物磁学测量报告之一，另一项是对LaH₁₀的类似测量。磁学证据对于确立超导性至关重要——电阻下降到零可以由多种机制引起，而迈斯纳效应（磁场排出）才是超导态独有的特征性质。因此，Minkov等人报告的磁学证据直接关系到整个高压氢化物超导领域的核心主张是否成立。

本研究的意义在于：如果这些磁学数据存在根本性矛盾，那么基于这些数据得出的"高压氢化物是高温超导体"的结论就需要重新审视。

现有方法的瓶颈

作者指出Minkov等人工作中存在三个层次的数据不一致问题，每个问题都指向同一方向——这些磁学测量结果的解释存在问题。

第一，同一论文中不同图表的数据不一致。 Fig. 1（来自原文的Fig. 3a和Fig. 3e）展示了同一温度（100K）、同一压力（155 GPa）下测得的磁矩对外磁场的响应。左面板（Fig. 3a）的浅蓝色曲线显示在95mT以上出现上翘，右面板（Fig. 3e）的蓝色曲线则没有上翘。当将两条曲线缩放到同一坐标绘图时，其幅度和形状差异巨大。论文明确说明右面板的蓝色曲线是初始磁化曲线（virgin curve），按照正常操作（如原文Fig. S10所示进行垂直偏移后）应起始于零场零矩，并应与左面板的100K曲线完全一致。这一根本性矛盾意味着数据本身存在系统性问题。

第二，同一作者不同论文中同一样品的数据不一致。 Fig. 2对比了来自两篇不同论文的数据：绿色曲线来自Ref. [2]的Fig. 4a（同一批样品在100K的磁滞回线），蓝色曲线来自Ref. [1]的Fig. 3a。在标准超导体的磁滞回线中，初始磁化曲线应与磁滞回线的上支平滑连接，这在Fig. 2右面板的典型结果中得到展示。但左面板中，蓝色曲线完全没有与绿色曲线连接的迹象。

第三，磁通捕获数据与磁矩-场曲线的不一致。 Ref. [3]报道了零场冷却（ZFC）条件下的磁通捕获结果，发现在42mT处出现磁通捕获。这意味着磁场在42mT时已经穿透了样品。然而，Fig. 3显示的磁矩行为表明，在20K下抗磁矩线性增长直到95mT，说明磁场直到95mT才开始穿透样品。论文指出，不可能出现"捕获磁场阈值低于磁通穿透起始场"的情况，因此这些报告结果彼此矛盾。

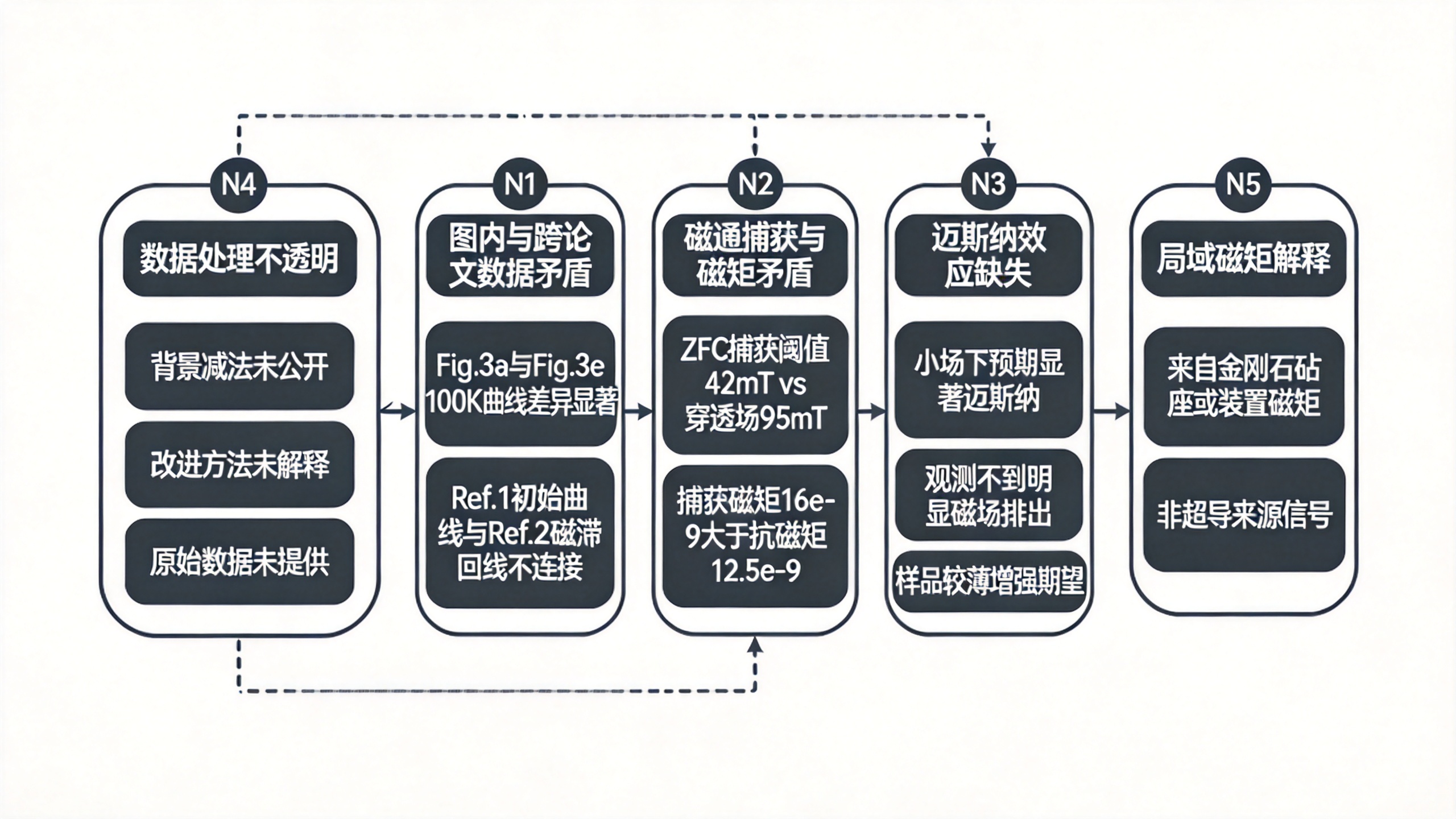

核心洞察与贡献

论文的核心洞察是：Minkov等人的磁学测量结果之间存在系统性矛盾，这些矛盾不能用超导性解释，反而支持信号来源于局域磁矩的解释。作者在多个时间点（2022年10月起）与原作者沟通未果，提交的评论文章也被Nature Communications拒稿，最终将分析结果发表在此期刊上。

具体贡献包括以下方面：

• 揭示了同一论文内不同图之间的数据不一致性：直接对比Fig. 3a与Fig. 3e的100K曲线，证明它们虽然应完全相同，实际却差异显著，指向数据处理的系统性问题。
• 揭示了不同论文间同一样品数据的不一致性：对比Ref. [1]与Ref. [2]中相同条件的初始磁化曲线与磁滞回线，证明它们完全无法连接，与超导体的标准行为不符。
• 揭示了磁通捕获数据与磁矩数据的定量矛盾：指出42mT的捕获阈值与95mT的磁通穿透起始场的矛盾，以及捕获磁矩（∼16×10⁻⁹ Am²）大于最大诱导抗磁矩（-12.5×10⁻⁹ Am²）的反常现象。
• 指出现有数据处理缺乏透明度：背景减法引入了"近期改进"但未公开背景信号或处理流程，原始数据也未按请求提供。
• 质疑"微妙迈斯纳效应"的可靠性：通过在Fig. 4中对比不同图片，证明在平滑曲线之外看不到任何迈斯纳效应的证据。

方法详解

论文采用的是"数据一致性批判分析法"——通过系统性地比较同一来源数据在不同图表中的表现，揭示其内在矛盾，并将其与标准超导体的理论预期和已知实验行为相对比。

比较策略一：跨图一致性检验。 针对Ref. [1]中两个声称表征同一样品、相同条件的数据集（Fig. 3a与Fig. 3e），论文将其投影到同一坐标轴进行定量比较。这种方法不需要获取原始数据，仅利用已发表图中的数值信息即可判断数据是否自洽。

比较策略二：跨论文一致性检验。 将Ref. [1]的初始磁化曲线与Ref. [2]（同一实验组的另一篇工作）的磁滞回线数据重叠，并与已知超导体的标准行为（引用Oussena等人的典型结果）进行对比。

比较策略三：磁通捕获与磁矩数据的交叉检验。 论文将Ref. [3]中报告的ZFC磁通捕获阈值（Hpt = 42mT）与Ref. [1]中磁矩-场曲线（Fig. 3a）的磁通穿透起始场（Hp = 95mT）进行直接对比。引用Bean模型预期行为作为参考，说明在超导框架下两者的关系必须满足Hpt ≥ Hp。

比较策略四：迈斯纳效应的定量期望检验。 论文引用多个已知结论：对于强钉扎超导体，虽然大场下的磁通排出比例（迈斯纳分数）可以很小，但在小场下会迅速增加，且迈斯纳分数随样品厚度减小而增大。Ref. [1]所用样品较薄，测试外场远低于Hc1（估计为0.82T），因此理论预期应有显著迈斯纳效应。

背景减法程序的分析。 论文指出，Ref. [1]使用了"背景减法程序中的近期改进"但未提供背景信号的具体数据或改进方法的详细说明。作者曾于2023年1月11日请求获取Fig. 3的原始数据，截至论文投稿日（2023年4月15日）未收到回复。数据处理的不可追溯性是所有矛盾的核心。

文献分析与评估

本论文属于批判性分析类型，不包含原始实验。评估其文献分析的合理性与覆盖度如下。

分类框架的合理性。 论文将Minkov等人的磁学证据分为两类——"磁场屏蔽"证据和"磁场排出"证据——分别对应磁场穿透深度测量（通过SQUID实现的磁矩-场曲线）和迈斯纳效应（FC与ZFC对比）。这一分类的合理性在于：超导体的两个特征性质（完全抗磁性与迈斯纳效应）恰好对应于这两种测量模式。论文的有力之处在于它没有泛泛地否定所有证据，而是指出这两种证据内部和相互之间都存在矛盾。

文献覆盖的全面性。 论文引用了Minkov等人的全部已发表相关工作（Ref. [1][2][3]），及作者此前对该问题质疑的系列文章（Ref. [9][18][19][20][21]）。值得注意的是，论文明确说明其分析适用于H₃S和LaH₁₀两种材料，这意味着单个系统的矛盾可能暗示整个领域的问题。对于迈斯纳效应缺失的讨论，引用了YBa₂Cu₃O₇、La₁.₈₅Sr₀.₁₅CuO₄和铁基超导体的已知小场迈斯纳行为作为对比基准。

批判性观点是否有据可查。 “这些磁现象不出于超导性"的核心论断通过三组独立的矛盾提供支撑：图内不一致、跨论文不一致、与标准理论预期不一致。每个矛盾都附有具体数值和比较对象，具备可验证性。实验对磁通捕获结果的标准Bean模型行为估计（Fig. 3中的黑色曲线）使用了定量参数（jc ∼ 7.3×10¹⁰ A/m², H* ∼ 0.8T），为后续检验提供了可复现的基线。论文承认"也许背景减法流程的透明度提高"可以解释部分反常，但立即补充"即使如此，分析表明各类磁学测量结果在超导框架下彼此不兼容”——这一表达方式体现了审慎的批判态度。

优势与局限性

优势方面。 论文最大的优势在于其论证逻辑的简洁与直接：不质疑原作者的主观诚信或实验能力，而是将已公布的数据自身作为"证人"，让数据的不一致性自己说话。通过将矛盾的可视化呈现与标准超导体行为的理论预期进行对照，形成了难以反驳的证据链。作者曾尝试通过学术交流渠道（邮件、正式投稿Comment）解决问题，这些尝试被记录在文中，增加了论文的可信度。

局限性方面。 论文所有分析均基于已发表的图形信息，未获得原始数据——“一个重要的局限”（作者文中承认）。因此论文无法独立验证数据，也无法重建数据处理流程来识别矛盾的来源。如果原始数据能够被获取并重新分析，本论文的结论需要在原始数据的背景下被重新审视——这个"如果"也意味着如果原作者始终不公开原始数据，本论文的结论将继续成立。影响评估的矛盾依赖于图中曲线的肉眼或数值提取精度，而不同论文中使用不同的归一化、偏移和背景减法操作给比较增加了不确定性。

可复现性评估。 论文本身的主要结论（数据间存在不一致）不需"复现"：所有矛盾均可通过已出版论文的公开图表验证，这恰是论文的优势——它提供了一个任何人都可执行的复现性检验。然而，若要验证"这些信号究竟来自于什么"这一替代解释，则缺乏实验基础。论文仅提出"必然源于样品、金刚石砧座环境和/或测量装置中的局域磁矩"，没有提供任何独立实验证据支持这一替代解释。这是一个重要的局限：论文清晰地驳斥了一个假说（超导性），但没能充分地建立替代假说。

未来方向与开放问题

• 原始数据的公开与独立再分析：所有矛盾最终溯源至数据处理流程的不透明。Minkov等人未回应原始数据请求，这一持续的"黑箱"状态是领域内最关键的开放问题。如果原始数据最终公开，独立的第三方检验能否消除或确认论文中发现的矛盾，将直接决定该领域的信任基础。

• 独立复现实验的必要性：目前所有高压氢化物的磁学测量均来自单一课题组。已有分析表明"拉莫尔定标律"（Larmor scaling law）可以估测背景信号的存在，但独立实验室的交叉验证从未实现。高压条件（∼155 GPa）的技术复杂性虽高，但并非不可克服——这一领域的"可验证性危机"需要更多课题组参与。

• 局域磁矩来源的实验识别：论文提出信号源于金刚石砧座或测量装置的磁矩——这一假设目前既无证据支持也未被排除。一个干净的对照实验是必要的：在相同条件下测量已知非超导的高压样品，观察是否产生与Minkov等人数据相似的磁信号。如果答案是肯定的，则整个超导主张的基础将彻底松动。

• 电阻测量与磁学信号的关系：尽管论文未讨论电阻数据，但这一矛盾不可忽视——如果磁学信号被证实与超导无关，如何解释电阻下降到零的行为？这将指向另一个独立的问题：可能的超导性模拟机制（如接触电阻、金属化态、非线性传导等）需要被充分研究。

组会预判问答

Q1: 论文是否获取了原始数据来进行独立验证？ 作者在文中明确指出，2023年1月11日向原作者请求Fig. 3的原始数据，截至论文投稿时（2023年4月15日）未收到回应。所有矛盾均基于已出版论文中的图形信息，不是通过原始数据重新计算得出的。这既意味着结论的局限性，也意味着原作者掌控着关键证据的访问权。

Q2: Minkov等人声称的背景减法改进具体指什么？ 论文作者对此也不清楚。文中明确写道："neither is the background signal given in Ref. [1] nor is the improved procedure explained.“这一信息完全依赖于原作者披露。作者建议"也许背景减法程序的改进可以解释部分反常”，但未进一步推测其具体内容。

Q3: 论文提到电阻测量结果与磁学结果的关系了吗？ 没有。论文完全聚焦于磁学证据，未讨论电阻测量。这是论文自身定义的范围——作者在前言中已说明"电阻测量已有大量证据，但磁学证据一直稀少"。也就是说，论文不否认电阻数据可能符合超导性，但主张磁学证据不支持这一结论。

Q4: 这些矛盾能否通过实验操作上的"系统误差"来解释？ 论文认为不能。即便存在系统误差，在同一温度、同一压力、同一实验室条件下获得的两组数据本应受到相同系统误差的影响，因此它们之间的不一致性只能用超导性假设之外的因素解释。论文更倾向的解释是这些信号来自"局域磁矩"，而非样品的超导态。

Q5: 这一分析对LaH₁₀的磁学测量有效吗？ 是的。论文在引言中说明了对LaH₁₀的完全相同的处理，文中也扩展注释说所有对H₃S的分析同样适用于LaH₁₀。这意味着这两种最受关注的氢化物超导体的磁学证据都面临同样的质疑。
